Mikä on suulakepuristimen yhtymäydin ja miksi se on kriittinen korkean tarkkuuden ekstruusiolle

AnExtruder Confluence Coreon kriittinen sisäinen virtausta säätelevä komponentti, jota käytetään suulakepuristusmuotteissa yhdistämään useita sulavirtoja tasaiseksi, vakaaksi virtaukseksi ennen lopullista muotoilua. Tämä artikkeli tarjoaa perusteellisen selvityksen siitä, mikä suulakepuristimen yhtymäydin on, miten se toimii, miksi sillä on merkitystä erittäin tarkassa suulakepuristuksessa ja kuinka optimoidut mallit voivat parantaa merkittävästi tuotteen laatua, tehokkuutta ja johdonmukaisuutta. Teknisten periaatteiden ja todellisen valmistuskokemuksen pohjaltaPre World, tämä opas on kirjoitettu tukemaan luotettavia suulakepuristusratkaisuja etsiviä insinöörejä, hankintaryhmiä ja päätöksentekijöitä.

Sisällysluettelo

• 1. Mikä on suulakepuristimen yhtymäydin?
• 2. Kuinka suulakepuristimen yhtymäydin toimii?
• 3. Miksi suulakepuristimen yhtymäydin on kriittinen korkean tarkkuuden ekstruusiota varten?
• 4. Ekstruuderin yhtymäytimen keskeiset suunnitteluelementit
• 5. Ekstruuderin yhtymäytimissä käytetyt materiaalit
• 6. Teolliset sovellukset
• 7. Vakio vs. räätälöidyt ekstruuderin yhtymäytimet
• 8. Optimointistrategiat parempaan ekstruusiotehokkuuteen
• 9. Pre World's Engineering Approach
• 10. Usein kysytyt kysymykset (FAQ)

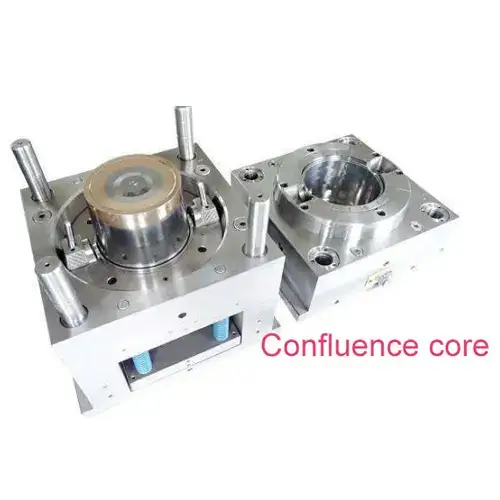

1. Mikä on suulakepuristimen yhtymäydin?

AnEkstruuderin yhtymäydinon tarkasti suunniteltu komponentti, joka on asennettu suulakepuristussuuttimen tai virtauskanavan sisään. Sen ensisijainen tehtävä onyhdistää, jakaa uudelleen ja tasoittaa useita polymeerisulatevirtojaennen kuin he poistuvat muotin aukosta.

Nykyaikaisissa suulakepuristusjärjestelmissä – varsinkin monikerroksisissa, leveissä levyissä tai monimutkaisissa profiileissa suulakepuristusjärjestelmissä – sulavirta tulee usein useista kanavista. Ilman oikein suunniteltua yhtymäydintä nämä virrat voivat kohdata epätasaisesti, mikä voi johtaa vioihin, kuten:

• Virtauslinjat tai hitsauslinjat
• Paksuuden epäjohdonmukaisuus
• Paineen epätasapaino
• Pintaviat

Hyvin suunniteltu suulakepuristimen yhtymäsydän varmistaa tasaisen konvergenssin, tasaisen nopeusjakauman ja tasaisen paineen koko virtausreitin yli.

2. Kuinka suulakepuristimen yhtymäydin toimii?

2.1 Sulavirtauksen konvergenssi

Ydin on strategisesti muotoiltu ohjaamaan useita sulavirtoja kontrolloidulle konvergenssivyöhykkeelle. Äkillisen sulautumisen sijaan virtausreitit kohdistetaan vähitellen turbulenssin ja leikkausjännityksen minimoimiseksi.

2.2 Paineen tasaus

Tasapainottamalla virtausvastusta kanavien välillä suulakepuristimen yhtymäsydän varmistaa, että jokainen sulavirta saavuttaa muotin ulostulon lähes identtisissä paineolosuhteissa.

2.3 Lämpöstabiilisuus

Kehittyneet yhtymäsydänmallit ottavat huomioon lämpögradientteja, mikä vähentää lämpötilan vaihtelua, joka muuten voisi aiheuttaa viskositeettieroja.

3. Miksi suulakepuristimen yhtymäydin on kriittinen korkean tarkkuuden ekstruusiota varten?

Erittäin tarkka ekstruusio vaatii toistettavuutta, mittatarkkuutta ja pinnan täydellisyyttä. Extruder Confluence Core on ratkaisevassa asemassa näiden tavoitteiden saavuttamisessa.

Tärkeimmät edut

• Parannettu sulatteen homogeenisuus
• Vähentyneet virtausjäljet ​​ja hitsauslinjat
• Korkeampi mittatarkkuus
• Vakaa pitkän aikavälin tuotanto

Aloilla, kuten lääketieteelliset letkut, optiset kalvot ja autoprofiilit, pienetkin virtauksen epäjohdonmukaisuudet voivat johtaa tuotteen hylkäämiseen.

4. Ekstruuderin yhtymäytimen keskeiset suunnitteluelementit

5. Ekstruuderin yhtymäytimissä käytetyt materiaalit

Materiaalin valinta vaikuttaa suoraan kestävyyteen, lämpösuorituskykyyn ja huoltosykleihin.

• Työkaluteräs (H13, P20)
• Ruostumaton teräs korroosionkestävyyteen
• Erikoiseokset korkean lämpötilan polymeereille
• Pintapinnoitteet (kromi, nitraus)

6. Teolliset sovellukset

Ekstruuderin yhtymäytimiä käytetään laajalti:

• Muovilevyjen ja kalvojen suulakepuristus
• Monikerroksiset pakkausmateriaalit
• Putkien ja profiilien suulakepuristus
• Lääketieteelliset ja farmaseuttiset letkut
• Autojen muoviosat

7. Vakio vs. räätälöidyt ekstruuderin yhtymäytimet

8. Optimointistrategiat parempaan ekstruusiotehokkuuteen

1. Käytä CFD-simulaatiota sulamiskäyttäytymisen ennustamiseen
2. Optimoi kanavasiirtymät
3. Paranna pinnan kiillotusta
4. Yhdistä ydinrakenne polymeerireologiaan

9. Pre World's Engineering Approach

Pre Worldon erikoistunut asiakaskohtaisiin ekstruusiovaatimuksiin räätälöityjen korkean suorituskyvyn ekstruuderin yhtymäytimien suunnitteluun ja valmistukseen.

Yhdistämällä edistyneen simuloinnin, tarkan koneistuksen ja todellisen testauksen, Pre World tarjoaa ratkaisuja, jotka parantavat tuottavuutta ja vähentävät romumääriä ja seisokkeja.

10. Usein kysytyt kysymykset (FAQ)

Q1: Mitä ongelmia suulakepuristimen yhtymäydin ratkaisee?

Se eliminoi virtauksen epätasapainon, hitsauslinjat ja epätasaisen sulan konvergenssin aiheuttaman paksuuden vaihtelun.

Q2: Onko mukautettu yhtymäydin aina tarpeen?

Erittäin tarkkaan tai monikerroksiseen suulakepuristamiseen räätälöidyt mallit tarjoavat huomattavasti paremman suorituskyvyn.

Q3: Kuinka kauan suulakepuristimen yhtymäydin kestää?

Oikealla materiaalivalinnalla ja huollolla käyttöikä voi pidentää vuosia.

Kysymys 4: Voiko suulakepuristimen yhtymäydin parantaa tulostuksen yhtenäisyyttä?

Kyllä. Painetta ja virtausta stabiloimalla ulostulon tasaisuus paranee huomattavasti.

Jos haluat parantaa suulakepuristuslaatua, vähentää vikoja ja saavuttaa vakaan pitkän aikavälin tuotannon, yhteistyö kokeneen valmistajan kanssa on välttämätöntä.Pre Worldtarjoaa luotettavia, räätälöityjä Extruder Confluence Core -ratkaisuja, jotka on suunniteltu vaativiin teollisuussovelluksiin.Ota yhteyttätänään keskustellaksesi projektistasi ja selvittääksesi, kuinka tarkkuustekniikka voi parantaa suulakepuristussuorituskykyäsi.
